單相變頻電源
產品介紹：
RLT系列單相交流變頻電源可提供世界各國電網供電電壓，適用于出口電器生產廠、實驗室、國防軍工等行業。RLT系列變頻電源采用數字分頻與鎖相技術，雙閉環反饋，IPM/IGBT智能化輸出，動態特性好，負載適應性強，效率高，操作簡單，是目前技術性能優秀的產品。
應用領域：
產品廣泛應用于家電、電機、電動工具、開關電源、變壓器、電壓/電流互感器、認證檢測機構、高校科研院所實驗室等行業。
- 詳細介紹
- 技術參數
產品特點：
1、輸出穩定。根據設置輸出各種頻率的純凈正弦波，適合模擬各國電網供電；
2、電源具備高達3倍額定電流的抗沖擊能力。適用于各種沖擊性負載以及阻性、容性、感性、混合型負載；
3、保護功能全面：對IGBT及變壓器等關鍵部件進行實時檢測（如短路/過流/過熱等保護）、對電源輸入端口及輸出端口進行實時檢測（如過壓/欠壓/缺相等保護）。
4、通過快捷鍵可快速切換常用電壓頻率設定值。
5、安全鍵鎖功能：客戶在設定完成及長時間運行情況下，可進入鍵盤鎖定狀態，防止誤操作。
6、通訊接口：選配RS232、RS485、MOdbss通用協議，遠程監、控電源。
7、智能溫控調節風機，降低噪聲，延長壽命。
8、具備鍵盤操作和旋轉編碼器旋鈕操作兩種調壓調頻方式，適應用戶操作習。

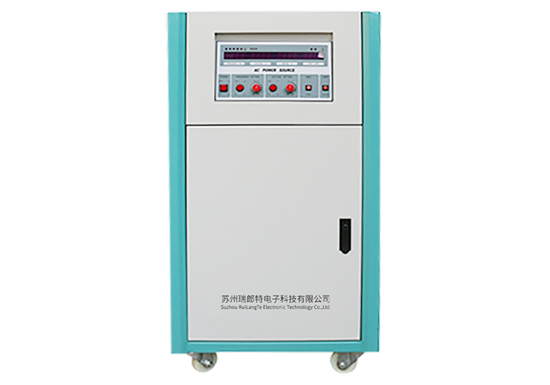

產品圖片：
| 型號（RLT-） | 11010 | 11020 | 11050 | 11100 | 11150 | |
|---|---|---|---|---|---|---|
| 容量 | 1KVA | 2KVA | 5KVA | 10KVA | 15KVA | |
| 輸入電壓 | 單相?AC220V±10%/三相?AC380V±10% | |||||
| 輸入頻率 | 50/60Hz±5% | |||||
| 電路方式 | SPWM方式，正弦波輸出 | |||||
| 輸出頻率 | 50Hz,60Hz,100Hz,200Hz,200Hz,45～70Hz | |||||
| 頻率穩定度 | ≤0.1% | |||||
|
輸出 電流 |
低位檔 | 9.2A | 18A | 45A | 91A | 136A |
| 高位檔 | 4.6A | 9A | 22.5A | 45.5A | 58A | |
| 輸出電壓 | 低位檔：0-150V可調;高位檔：0-300V可調，調壓步幅0.1V | |||||
| 輸出相數 | 單相 | |||||
| 源電壓效應 | ≤1% | |||||
| 負載效應 | ≤1% | |||||
| 波形失真度 | ≤1.5%(阻性負載） | |||||
| 動態特性 | 100%突加突卸負載，電壓突變≤5%，恢復時間20ms。 | |||||
| 過載報警 | ＞110%報警 | |||||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊，并正常運行。 | |||||
| 記憶功能 | 自動記憶上次啟動運行參數 | |||||
| 效率 | 2kVA(含)以下：≥80% ?????3kVA(含)以上：≥85% | |||||
| 預置功能 | 在待機狀態時，可預置輸出頻率，輸出檔位，輸出電壓，通訊波特率，本機地址等參數。 | |||||
| 在線調整功能 | 在運行狀態時，按“增”鍵或“減”鍵，調節“電壓”或“頻率”旋鈕可在線調整輸出電壓、輸出頻率。 | |||||
| 鎖定功能 | 在待機狀態時，可以按“預置”鍵兩次，進入高位檔鎖定選擇狀態，通過“增”鍵或“減”鍵選擇“AUTO”或“HOLD”狀態。 | |||||
| 通訊接口 | 選配RS232或RS485通訊 | |||||
| 顯示 | 電壓 | 分辨率：0.1V; ?精度：±(0.4%×讀數值+0.1%×滿量程值) | ||||
| 電流 | 分辨率：0.001A/0.01A ?精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||||
| 功率 | 分辨率：1W ?精度：±1%（功率因數0.8以上） | |||||
| 顯示方式 | 彩色觸摸屏顯示 | |||||
| 尺寸（寬×深×高）,單位：mm | 440×400×135 | 440×480×235 | 410×560×650 | 460×680×830 | 510×850×1200 | |
| 環境溫度 | 溫度：0～40℃ ???相對濕度：≤90%RH | |||||
| 備注：可接受各種非標類定制電源。 | ||||||
| 型號（RLT-） | 31300 | 31450 | 31600 | 311000 | 312000 | |
|---|---|---|---|---|---|---|
| 容量 | 30KVA | 45KVA | 60KVA | 100KVA | 200KVA | |
| 輸入電壓 | 三相?AC380V±10% | |||||
| 輸入頻率 | 50/60Hz±5% | |||||
| 電路方式 | SPWM方式，正弦波輸出 | |||||
| 輸出頻率 | 50Hz,60Hz,100Hz,200Hz,200Hz,45～70Hz | |||||
| 頻率穩定度 | ≤0.1% | |||||
|
輸出 電流 |
低位檔 | 272A | 409A | 545A | 909A | 909（高位檔可調） |
| 高位檔 | 136A | 204A | 272A | 454A | ||
| 輸出電壓 | 低位檔：0-150V可調;高位檔：0-300V可調，調壓步幅0.1V | |||||
| 輸出相數 | 單相 | |||||
| 源電壓效應 | ≤1% | |||||
| 負載效應 | ≤1% | |||||
| 波形失真度 | ≤1.5%(阻性負載） | |||||
| 動態特性 | 100%突加突卸負載，電壓突變≤5%，恢復時間20ms。 | |||||
| 過載報警 | ＞110%報警 | |||||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊，并正常運行。 | |||||
| 記憶功能 | 自動記憶上次啟動運行參數 | |||||
| 效率 | 2kVA(含)以下：≥80% ?????3kVA(含)以上：≥85% | |||||
| 預置功能 | 在待機狀態時，可預置輸出頻率，輸出檔位，輸出電壓，通訊波特率，本機地址等參數。 | |||||
| 在線調整功能 | 在運行狀態時，按“增”鍵或“減”鍵，調節“電壓”或“頻率”旋鈕可在線調整輸出電壓、輸出頻率。 | |||||
| 鎖定功能 | 在待機狀態時，可以按“預置”鍵兩次，進入高位檔鎖定選擇狀態，通過“增”鍵或“減”鍵選擇“AUTO”或“HOLD”狀態。 | |||||
| 通訊接口 | 選配RS232或RS485通訊 | |||||
| 顯示 | 電壓 | 分辨率：0.1V; ?精度：±(0.4%×讀數值+0.1%×滿量程值) | ||||
| 電流 | 分辨率：0.001A/0.01A ?精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||||
| 功率 | 分辨率：1W ?精度：±1%（功率因數0.8以上） | |||||
| 顯示方式 | 彩色觸摸屏顯示 | |||||
| 尺寸（寬×深×高）,單位：mm | 510×850×1200 | 560×1200×1398 | 1460×860×1820 | |||
| 環境溫度 | 溫度：0～40℃ ???相對濕度：≤90%RH | |||||
| 備注：單相輸出可定制更大功率的非標準電源。 | ||||||
