三相中頻電源
產品介紹：
DZP系列三相中頻靜變電源采用先進電力電子技術和自動控制理論，專門針對航空、雷達等軍用設備設計制造，質量穩定可靠，在軍用維修機庫、航空航天科研院所等單位廣泛應用，本系列產品采用SPWM脈寬調試和瞬時反饋波形控制技術，波形純凈、質量穩定，具備瞬時抗沖擊能力，能夠滿足沖擊性負載需求，該系列電源采用模塊化設計，體積小、重量輕、噪音低，處于國內領頭水平。
應用領域：
航空、雷達等軍用設備設計制造；軍用維修機庫；航空航天科研院所等。
- 詳細介紹
- 技術參數
產品特點：
1、電源采用先進的雙閉環反饋控制技術。
2、輸入輸出使用隔離變壓器實現電氣隔離。
3、響應迅速，輸出穩定。
4、電源具備高達3倍額定電流的抗沖擊能力。
5、采用高頻開關技術，使中頻輸出波形純凈，失真度小。
6、豐富的遠程控制接口：客戶可以選配RS232、RS485、開關量、模擬信號等多種遠程通訊/遠程控制方式，實現遠端對電源的控制。
7、智能溫控調節風機，降低噪聲，延長壽命。

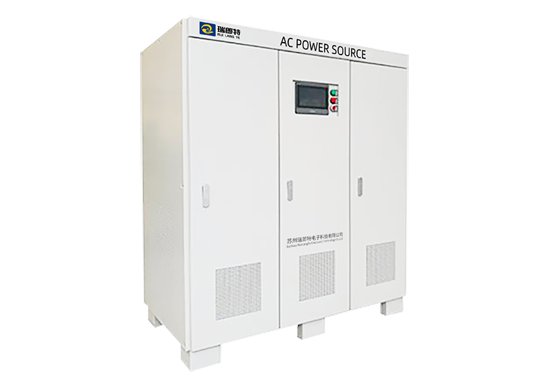

產品圖片：
| 型號（DZP-） | 33100 | 33300 | 33600 | |
|---|---|---|---|---|
| 容量 | 10KVA | 30KVA | 60KVA | |
| 輸入電壓 | 三相?AC380V±10% | |||
| 輸入頻率 | 50/60Hz±5% | |||
| 電路方式 | SPWM方式，正弦波輸出 | |||
| 輸出頻率 | 范圍：300～500Hz,調節步幅為1Hz；額定：400Hz | |||
| 頻率穩定度 | ≤0.1% | |||
|
輸出 電流 |
低位檔 | 30A | 90A | 191A |
| 高位檔 | 15A | 45A | 90.5A | |
| 輸出電壓 | 固定輸出115V;0-520V可調，調壓步幅0.1V | |||
| 輸出相數 | 三相四線 | |||
| 源電壓效應 | ≤1% | |||
| 負載效應 | ≤1% | |||
| 波形失真度 | ≤2.0%(阻性負載） | |||
| 相位差 | 120°±2° | |||
| 動態特性 | 100%突加突卸負載，電壓突變≤5%，恢復時間20ms。 | |||
| 過載報警 | 120%?60秒；150% 30秒；200% 10秒 | |||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊，并正常運行。 | |||
| 記憶功能 | 自動記憶上次啟動運行參數 | |||
| 效率 | ≥85% | |||
| 通訊接口 | 選配RS232或RS485通訊 | |||
| 顯示 | 電壓 | 分辨率：0.1V; ?精度：±(0.4%×讀數值+0.1%×滿量程值) | ||
| 電流 | 分辨率：0.001A/0.01A ?精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||
| 功率 | 分辨率：1W ?精度：±1%（功率因數0.8以上） | |||
| 顯示方式 | LED顯示 | |||
| 尺寸（寬×深×高）,單位：mm | 510×850×1200 | 560×1200×1398 | ||
| 環境溫度 | 溫度：0～40℃ ???相對濕度：≤90%RH | |||
| 備注：可接受各種非標類定制電源。 | ||||
| 型號（DZP-） | 331000 | 332000 | 333000 | 336000 | 338000 | |
|---|---|---|---|---|---|---|
| 容量 | 100KVA | 200KVA | 300KVA | 600KVA | 800KVA | |
| 輸入電壓 | 三相?AC380V±10% | |||||
| 輸入頻率 | 50/60Hz±5% | |||||
| 電路方式 | SPWM方式，正弦波輸出 | |||||
| 輸出頻率 | 范圍：300～500Hz,調節步幅為1Hz；額定：400Hz | |||||
| 頻率穩定度 | ≤0.1% | |||||
| 輸出電流 | 151A | 303A | 456A | 912A | 1215A | |
| 輸出電壓() | 固定輸出115V;0-520V可調，調壓步幅0.1V | |||||
| 輸出相數 | 三相四線 | |||||
| 源電壓效應 | ≤1% | |||||
| 負載效應 | ≤1% | |||||
| 波形失真度 | ≤2.0%(阻性負載） | |||||
| 相位差 | 120°±2° | |||||
| 動態特性 | 100%突加突卸負載，電壓突變≤5%，恢復時間20ms。 | |||||
| 過載報警 | 120%?60秒；150% 30秒；200% 10秒 | |||||
| 保護裝置 | 短路保護，過載保護，過流保護，功率器件過熱保護。 | |||||
| 過載能力 | 可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊，并正常運行。 | |||||
| 記憶功能 | 自動記憶上次啟動運行參數 | |||||
| 效率 | ≥85% | |||||
| 通訊接口 | 選配RS232或RS485通訊 | |||||
| 顯示 | 電壓 | 分辨率：0.1V; ?精度：±(0.4%×讀數值+0.1%×滿量程值) | ||||
| 電流 | 分辨率：0.001A/0.01A ?精度：±（0.4%×顯示值+0.1%×額定輸出值） | |||||
| 功率 | 分辨率：1W ?精度：±1%（功率因數0.8以上） | |||||
| 顯示方式 | 彩色觸摸屏顯示 | |||||
| 尺寸（寬×深×高）,單位：mm | 1910×1160×1820 | 2020×1260×2020 | ||||
| 環境溫度 | 溫度：0～40℃ ???相對濕度：≤90%RH | |||||
| 備注：可接受各種非標類定制電源。 | ||||||
